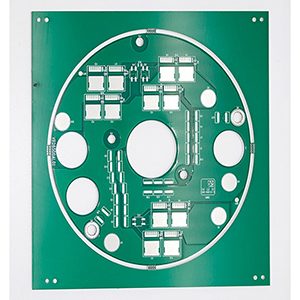

Các vật liệu phổ biến được sử dụng trong bảng mạch in (PCB) là gì?

Bo mạch in (PCB) là thành phần cơ bản quan trọng của các thiết bị điện tử hiện đại. Nó không chỉ đóng vai trò là nền tảng vật lý cho các linh kiện điện tử, mà còn là phương tiện chính để kết nối điện và truyền tín hiệu. Giống như mộtmạng thần kinhtrong thế giới điện tử, PCB kết nối hiệu quả và đáng tin cậy các thành phần khác nhau, tạo thành một hệ thống mạch hoàn chỉnh.

Vật liệu nền

1. Vật liệu nền giấy phenolic:Vật liệu nền PCB truyền thống nhất, được làm từ giấy ngâm tẩm nhựa phenolic. Nó có độ gia công tốt và chi phí thấp, nhưng có khả năng chịu nhiệt và tính chất điện môi kém. Nó chỉ phù hợp cho các thiết bị điện tử tiêu dùng và đồ gia dụng có yêu cầu hiệu suất điện thấp và môi trường nhẹ.
2. Vật liệu nền sợi thủy tinh epoxy (FR-4):Hiện là vật liệu được sử dụng rộng rãi nhất, được làm từ nhựa epoxy và vải sợi thủy tinh. Nó có tính chất điện tốt, độ bền cơ học cao, khả năng chịu nhiệt và ổn định hóa học. FR-4 được áp dụng rộng rãi trong các thiết bị điện tử thông dụng như máy tính, thiết bị truyền thông và hệ thống điều khiển công nghiệp.
3. Vật liệu nền polyimide:Sử dụng màng polyimide làm lớp cách điện, cung cấp khả năng chịu nhiệt cực cao (nhiệt độ làm việc liên tục trên 260°C), tính chất điện tuyệt vời, hấp thụ độ ẩm thấp và độ bền cơ học tốt. Chủ yếu được sử dụng trong hàng không vũ trụ, quân sự, điện tử ô tô và các lĩnh vực khác yêu cầu độ tin cậy cao và môi trường khắc nghiệt, cũng như mạch tần số cao như vi sóng và RFID.
4. Vật liệu nền nhôm:Sử dụng hợp kim nhôm làm nền, phủ lớp cách điện. Có khả năng tản nhiệt xuất sắc, giải quyết hiệu quả vấn đề quản lý nhiệt trong các thiết bị điện tử công suất cao. Ngoài ra, nó còn có độ bền cơ học tốt, khả năng chắn điện từ và một số khả năng chống ăn mòn. Thường được sử dụng trong chiếu sáng LED, mô-đun nguồn, điện tử ô tô, thiết bị âm thanh và các ứng dụng khác yêu cầu tản nhiệt hiệu quả.
5. Vật liệu nền đồng:Sử dụng đồng tinh khiết làm nền, phủ lớp cách điện composite. Vật liệu nền đồng có độ dẫn nhiệt xuất sắc, cao hơn nhiều so với nhôm, và đặc biệt phù hợp cho các ứng dụng công suất cao, nhiệt độ cao như LED độ sáng cao, mô-đun nguồn, xe điện và trạm gốc viễn thông. Chúng cũng có độ bền cơ học cao và khả năng chống ăn mòn, phù hợp cho môi trường khắc nghiệt.
6. Vật liệu nền chuyên dụng:Đối với các sản phẩm điện tử tần số cao, tốc độ cao hoặc yêu cầu độ tin cậy cao, các vật liệu hiệu suất cao như nền gốm và PTFE (polytetrafluoroethylene) cũng được sử dụng để đáp ứng các yêu cầu điện và môi trường đặc biệt.

Lớp đồng

Tấm đồng là vật liệu chính cho lớp dẫn điện của PCB và được chia thành hai loại:

1. Tấm đồng điện phân:Được sản xuất bằng cách lắng đọng một lớp đồng đồng nhất trên một trục thép không gỉ, sau đó bóc ra. Nó có chi phí thấp, có sẵn ở nhiều độ dày và kích thước khác nhau, và là loại lá đồng chính cho PCB cứng.
2. Tấm đồng cán:Được sản xuất bằng cách cuộn và ủ đồng nhiều lần thông qua các phương pháp vật lý. Nó có độ dẻo cao, đặc biệt phù hợp cho bảng mạch linh hoạt (FPC) và môi trường động. Bề mặt mịn và độ gồ ghề thấp của nó lý tưởng cho các ứng dụng tần số cao và vi sóng, nhưng nó có giá thành cao hơn, độ bám dính với vật liệu nền yếu hơn và bị giới hạn về chiều rộng.

Lớp cách điện

Lớp cách điện nằm giữa lá đồng và vật liệu nền, đảm bảo cách ly điện giữa các lớp dẫn điện và an toàn mạch. Các vật liệu chính bao gồm:

• Nhựa epoxy:Cách điện tốt và độ bám dính cao, chi phí thấp, được sử dụng rộng rãi trong hầu hết các PCB.
• Polyimide:Khả năng chịu nhiệt và tính chất điện tuyệt vời, lý tưởng cho các ứng dụng cao cấp, tần số cao hoặc nhiệt độ cao.

Lớp bảo vệ

1. Mặt nạ hàn:Thường có màu xanh lá cây, phủ bề mặt bảng mạch để bảo vệ mạch khỏi chập điện, xác định khu vực hàn, ngăn chặn cầu hàn và cải thiện độ chính xác hàn cũng như độ tin cậy của bảng mạch.
2. Lớp in lụa:Dùng để đánh dấu vị trí linh kiện, ký hiệu nhận dạng, cảnh báo, v.v. Lớp in lụa hỗ trợ quá trình lắp ráp và bảo trì sau này, giúp kỹ sư nhanh chóng nhận diện linh kiện và đường mạch.

Xử lý bề mặt

Để cải thiện khả năng hàn, khả năng chống oxy hóa và độ tin cậy, các quy trình hoàn thiện bề mặt phổ biến bao gồmHASL(làm phẳng hàn bằng không khí nóng),ENIG(mạ niken không điện phân và mạ vàng),OSP(chất bảo vệ khả năng hàn hữu cơ), vànhúng bạc, tùy thuộc vào yêu cầu ứng dụng.

Hàn

1. Hợp kim chì-thiếc:Chẳng hạn như hàn eutectic 63Sn-37Pb, cung cấp độ dẫn điện tốt, khả năng gia công, điểm nóng chảy thấp và mối hàn chắc chắn. Tuy nhiên, do tính độc hại của chì, việc sử dụng nó đang giảm dần để bảo vệ môi trường.
2. Hàn không chì:Điểm nóng chảy khoảng 217°C, không độc hại và thân thiện với môi trường, yêu cầu quy trình sản xuất nghiêm ngặt hơn và đã trở thành lựa chọn chủ đạo.

Vật liệu thân thiện với môi trường và bền vững

Với các quy định môi trường ngày càng nghiêm ngặt, sản xuất PCB ngày càng chú trọng đến các vật liệu không chứa halogen, tuân thủ RoHS và có thể tái chế, thúc đẩy sự phát triển xanh và bền vững trong ngành điện tử.

Lĩnh vực ứng dụng

Các vật liệu PCB thông dụng được sử dụng rộng rãi trongđiện tử tiêu dùng,thiết bị truyền thông,điều khiển công nghiệp,điện tử ô tô,thiết bị y tế,nhà thông minh,đèn LED, và các lĩnh vực khác. Dù là cho việc thiết kế mẫu sản phẩm mới hay sản xuất thử nghiệm quy mô nhỏ, vật liệu PCB chất lượng cao là yếu tố quan trọng để đảm bảo hiệu suất và độ tin cậy của các sản phẩm điện tử.
