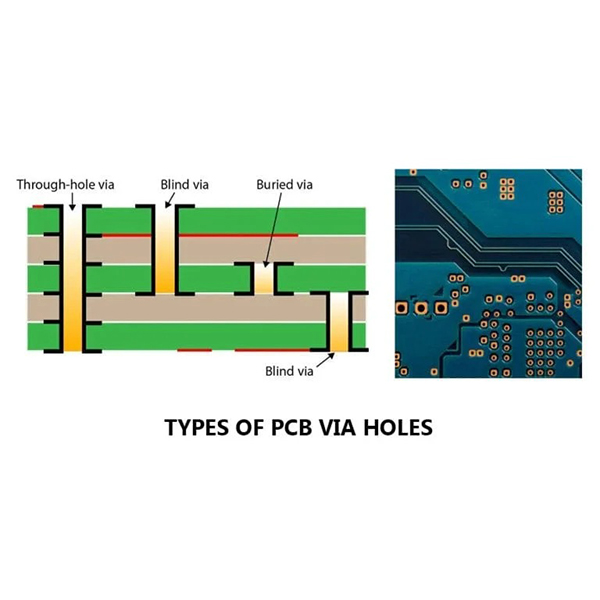

Các lỗ vias chôn ngầm được sử dụng để kết nối các lớp bên trong của một bảng mạch in (PCB)

Lỗ vias chônlà một cấu trúc lỗ chuyên dụng phổ biến trong bảng mạch in nhiều lớp. Chúng chỉ tồn tại giữa các lớp bên trong của bảng mạch in (PCB) và không kéo dài ra bề mặt của bảng mạch. Nói cách khác, lỗ chìm chỉ kết nối hai hoặc nhiều lớp bên trong trong một bảng mạch nhiều lớp, không có lỗ mở nào lộ ra bề mặt của các lớp bên ngoài.

Đặc điểm chính của lỗ vias chìm

1. Phương pháp kết nối:Kết nối chỉ các lớp bên trong với các lớp bên trong. Không có lỗ mở nào lộ ra bề mặt các lớp bên ngoài.
2. Đặc điểm hình thức:Các lỗ vias chìm không thể nhìn thấy từ bề mặt bên ngoài của PCB vì chúng hoàn toàn được bao bọc bên trong bảng mạch.
3. Độ phức tạp trong sản xuất:Quy trình sản xuất phức tạp hơn so với lỗ thông thường hoặc lỗ mù, yêu cầu khoan và mạ từng lớp bên trong trước khi ép lớp.

Ứng dụng của lỗ vias chôn ngầm

1. Tăng mật độ đường dẫn trên PCB và tiết kiệm không gian lớp bề mặt.
2. Đáp ứng yêu cầu thu nhỏ kích thước và hiệu suất cao cho các thiết bị điện tử cao cấp như máy chủ, thiết bị truyền thông và thiết bị đầu cuối thông minh.
3. Thường được sử dụng trong thiết kế bảng mạch HDI (High-Density Interconnect), kết hợp với lỗ mù và lỗ thông để tăng tính linh hoạt trong thiết kế.
