Lắp ráp qua lỗ (Through-hole assembly) bao gồm việc lắp đặt và hàn các linh kiện DIP

Các linh kiện cắm thông dụng (loại cắm qua lỗ)

Các linh kiện cắm qua lỗ thông dụng bao gồm, nhưng không giới hạn ở, IC đóng gói DIP, tụ điện điện phân, tụ điện gốm, cuộn cảm, biến áp, dao động tinh thể, đầu nối, đầu cắm chân, ổ cắm chân, rơle, cầu chì, công tắc và các thiết bị nguồn như TO-220 và TO-92. Quá trình lắp đặt qua lỗ không chỉ phù hợp với các linh kiện DIP (Dual In-line Package) mà còn bao quát toàn bộ các linh kiện điện tử yêu cầu lắp đặt qua lỗ mạ (PTH).

Quy trình lắp ráp qua lỗ

1. Chuẩn bị và phân loại:Dựa trên danh sách vật liệu (BOM) và kế hoạch sản xuất của khách hàng, tất cả các linh kiện lỗ thông qua cần thiết cho quá trình lắp ráp được chuẩn bị và phân loại.

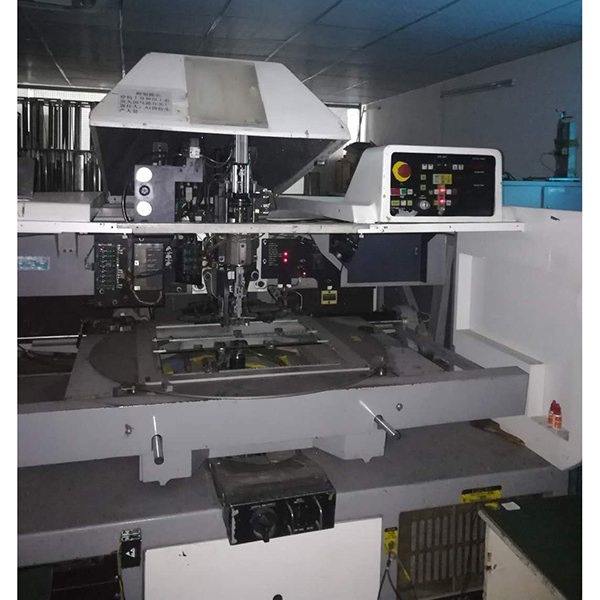

2. Lắp ráp:Nhân viên vận hành hoặc máy móc tự động lắp các linh kiện—bao gồm chip DIP và các linh kiện PTH khác—vào các lỗ PCB được chỉ định, đảm bảo vị trí, hướng và cực tính chính xác.
3. Định hình chân linh kiện (nếu cần thiết):Đối với một số linh kiện, chân linh kiện được định hình trước để phù hợp hơn với lỗ PCB và quá trình hàn.
4. Kiểm tra và điều chỉnh:Các linh kiện đã được lắp đặt được kiểm tra độ chính xác, và bất kỳ sai sót nào đều được sửa chữa kịp thời để đảm bảo chất lượng lắp ráp.
5. Hàn:Hàn sóng hoặc hàn tay được sử dụng để gắn chặt các chân của tất cả các linh kiện đã lắp vào các pad trên PCB, đảm bảo kết nối điện đáng tin cậy.
6. Cắt và làm sạch chân dẫn:Các chân thừa được cắt sau khi hàn, và chất hàn dư được làm sạch để cải thiện ngoại hình và hiệu suất của sản phẩm.

Ứng dụng chính của lắp ráp qua lỗ

Lắp ráp qua lỗ được áp dụng rộng rãi trong các sản phẩm điện tử khác nhau, đặc biệt là những sản phẩm yêu cầu độ tin cậy cao, công suất cao hoặc dễ bảo trì. Các ứng dụng điển hình bao gồm thiết bị gia dụng (như TV, âm thanh, bảng điều khiển máy giặt), điều khiển công nghiệp (bo mạch chủ, PLC, biến tần), thiết bị truyền thông (router, switch), điện tử ô tô (bảng điều khiển, mô-đun nguồn), thiết bị đo lường, thiết bị y tế và thiết bị kiểm tra.

Ưu điểm của lắp ráp qua lỗ

• Phù hợp với chip DIP và tất cả các linh kiện lỗ thông, hỗ trợ nhiều quy trình sản xuất.
• Độ bền cơ học cao và mối hàn chắc chắn, có khả năng chống rung và độ tin cậy xuất sắc.
• Hỗ trợ các linh kiện công suất cao và kích thước lớn để cải thiện khả năng tản nhiệt và dẫn điện.
• Dễ dàng bảo trì và thay thế các linh kiện đã lắp đặt, giảm chi phí bảo trì.
• Quy trình sản xuất đã được hoàn thiện và thiết bị tiên tiến, phù hợp với nhiều nhu cầu sản xuất điện tử.

Sự khác biệt giữa lắp ráp qua lỗ (Through-Hole Assembly) và SMT

Lắp ráp qua lỗ (PTH) chủ yếu được sử dụng cho các linh kiện lớn hoặc có yêu cầu cơ khí cao, trong khi SMT (Công nghệ lắp ráp bề mặt) lý tưởng cho các lắp ráp miniaturized, mật độ cao và tự động hóa cao. Ưu điểm của lắp ráp qua lỗ là độ tin cậy cao và dễ sửa chữa, trong khi SMT có thể tiết kiệm không gian và nâng cao hiệu suất sản xuất.

Ưu điểm của Dịch vụ Lắp ráp Lỗ Thông qua của chúng tôi

Chúng tôi có đội ngũ chuyên gia giàu kinh nghiệm trong lĩnh vực lắp ráp và hàn, hỗ trợ cả quy trình thủ công và tự động. Chúng tôi có thể đáp ứng đầy đủ các yêu cầu bao gồm lắp ráp, hàn, cắt dây dẫn và làm sạch cho tất cả các linh kiện PTH, bao gồm nhưng không giới hạn ở các gói DIP. Kiểm soát chất lượng nghiêm ngặt đảm bảo chất lượng sản phẩm ổn định và đáng tin cậy. Chúng tôi có thể tùy chỉnh quy trình và tiêu chuẩn kiểm tra theo nhu cầu của khách hàng, thực sự cung cấp dịch vụ lắp ráp qua lỗ một cửa.
