In ấn khuôn mẫu cho việc áp dụng keo hàn hiệu quả

In ấn keo hàn

Chất lượng in mực hàn có ảnh hưởng trực tiếp đến quá trình đặt linh kiện và độ tin cậy của mối hàn, do đó đóng vai trò quan trọng đối với chất lượng tổng thể của sản phẩm điện tử.

Nguyên lý hoạt động

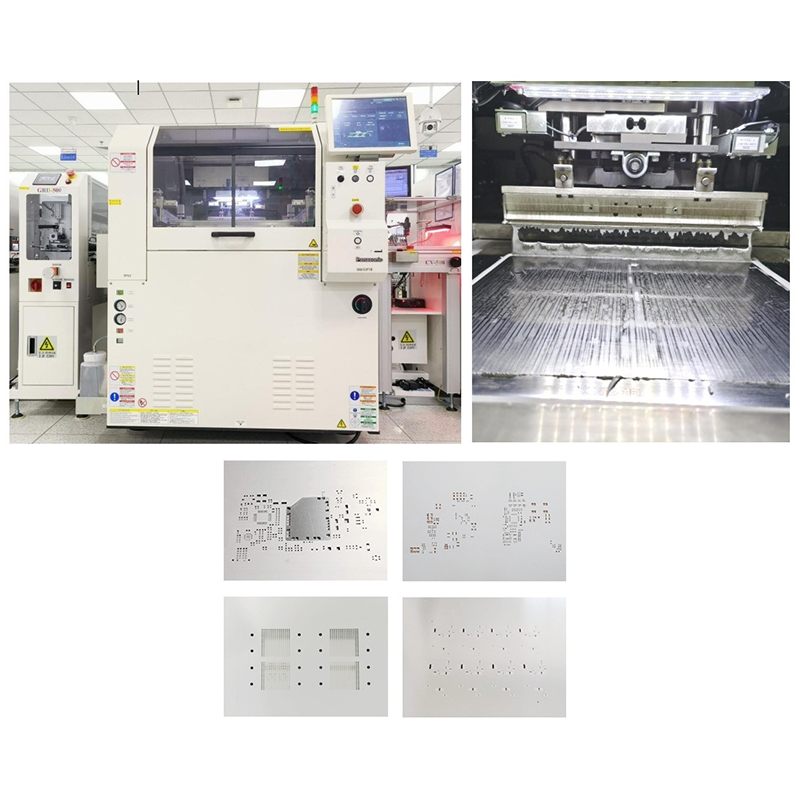

In mực hàn thường sử dụng máy in tự động hoặc thủ công để căn chỉnh khuôn in với bảng mạch in (PCB). Một lưỡi gạt được sử dụng để phân phối đều mực hàn trên bề mặt khuôn in. Mực hàn đi qua các lỗ trên khuôn in và được đặt chính xác lên các pad trên PCB. Sau khi khuôn in được gỡ bỏ, mẫu mực hàn còn lại gọn gàng trên PCB, chuẩn bị cho quá trình đặt linh kiện và hàn chảy.

Các bước quy trình

1. Định vị khuôn in với PCB để đảm bảo mỗi lỗ mở khớp chính xác với một pad.
2. Sử dụng dụng cụ gạt để phân phối đều keo hàn lên khuôn.
3. Hàn dán được chuyển qua các lỗ trên khuôn lên các pad của PCB.
4. Loại bỏ khuôn và kiểm tra chất lượng in keo hàn.

Tầm quan trọng và lợi ích

• Đảm bảo phân phối đều keo hàn, nâng cao chất lượng mối hàn.
• Giảm thiểu các lỗi như hàn chập, hàn không đủ và mối hàn lạnh.
• Hỗ trợ lắp ráp sản phẩm điện tử có mật độ cao và độ chính xác cao.
• Nâng cao hiệu suất sản xuất và độ tin cậy của sản phẩm.

Lĩnh vực ứng dụng

In mực hàn được sử dụng rộng rãi trong lắp ráp điện thoại di động, máy tính, thiết bị gia dụng, điện tử ô tô, thiết bị y tế và hệ thống điều khiển công nghiệp. Đây là bước không thể thiếu và quan trọng trong sản xuất điện tử hiện đại.
