Kiểm tra keo hàn để đảm bảo sản xuất SMT chính xác

Tổng quan về kiểm tra keo hàn

Kiểm tra keo hàn, sử dụng thiết bị kiểm tra độ chính xác cao, có thể kiểm tra toàn diện tình trạng in keo hàn trên mỗi bảng mạch in, từ đó nâng cao hiệu suất sản phẩm và chất lượng tổng thể.

Nguyên lý hoạt động của kiểm tra keo hàn

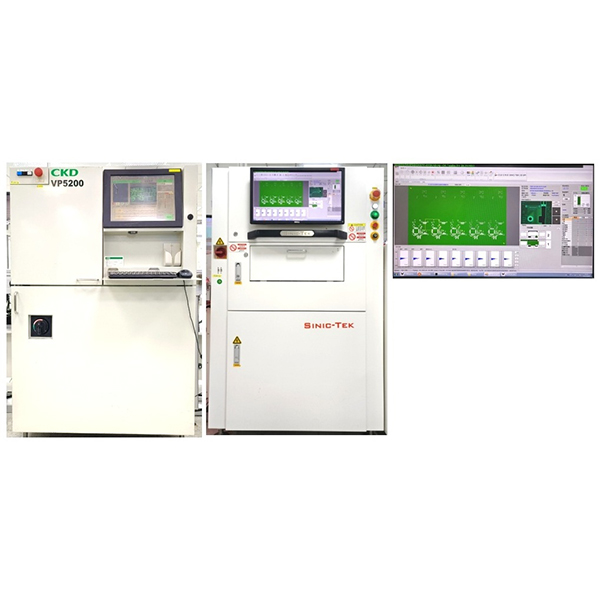

Thiết bị kiểm tra keo hàn sử dụng camera HD tốc độ cao và công nghệ hình ảnh 3D để quét và phân tích lớp keo hàn trên bề mặt PCB. Hệ thống tự động đo các thông số quan trọng như chiều cao, thể tích và diện tích của keo hàn, đồng thời nhanh chóng phát hiện các lỗi in ấn như keo hàn quá nhiều, keo hàn thiếu, lệch vị trí, cầu nối và thiếu in. Kết quả kiểm tra có thể được phản hồi trực tiếp đến dây chuyền sản xuất, cho phép điều chỉnh kịp thời quá trình in và giảm thiểu công việc sửa chữa và tổn thất sản xuất.

Ưu điểm chính

• Kiểm tra độ chính xác cao:Có thể phát hiện các lỗi in hàn nhỏ nhất và đảm bảo chất lượng hàn sau đó.
• Phản hồi thời gian thực:Dữ liệu kiểm tra được tải lên ngay lập tức, cho phép cảnh báo và điều chỉnh kịp thời các bất thường trong sản xuất.
• Tăng năng suất:Kiểm tra tự động giảm thiểu sai sót của con người và tăng tỷ lệ sản phẩm đạt yêu cầu ngay lần đầu.
• Giảm chi phí:Các vấn đề được phát hiện kịp thời, giảm thiểu việc làm lại và lãng phí nguyên liệu, từ đó giảm chi phí sản xuất.
• Dữ liệu có thể truy vết:Kết quả kiểm tra có thể được lưu trữ tự động, giúp dễ dàng theo dõi và phân tích chất lượng sản xuất.

Lĩnh vực ứng dụng

SPI được sử dụng rộng rãi trong các lĩnh vực điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, thiết bị truyền thông và điều khiển công nghiệp. Nó phù hợp với các loại dây chuyền sản xuất PCB khác nhau, bao gồm bảng mạch đơn mặt, đôi mặt và đa lớp. Đối với việc sản xuất các sản phẩm điện tử có mật độ cao, độ chính xác cao và độ tin cậy cao, SPI đã trở thành quy trình cốt lõi để đảm bảo chất lượng và nâng cao khả năng cạnh tranh.
