Nguyên lý hoạt động

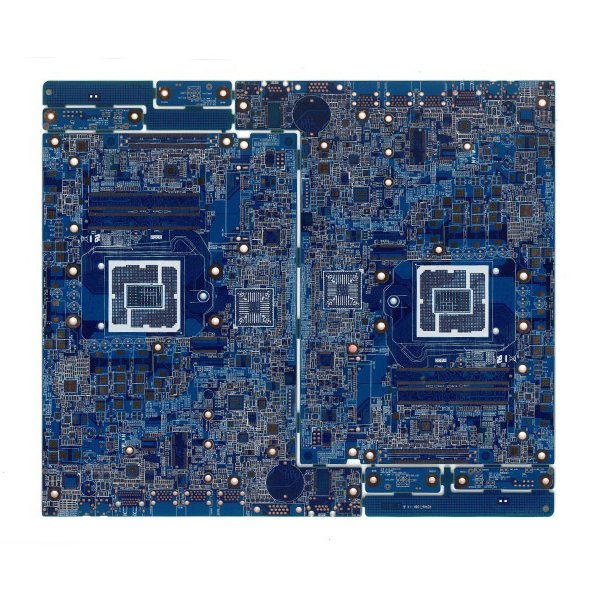

Các nhà sản xuất mẫu mạch in (PCB) sử dụng quy trình sản xuất tiên tiến và thiết bị tự động hóa để nhanh chóng hoàn thành việc sản xuất mẫu mạch in dựa trên các tệp thiết kế mạch do khách hàng cung cấp. Quy trình này bao gồm các bước: kiểm tra tệp thiết kế, mua sắm vật liệu, ép lớp đa lớp, khoan lỗ, khắc mạch, mạ pad, in mực in và kiểm tra sản phẩm hoàn thiện. Các nhà sản xuất cũng tiến hành kiểm tra điện và kiểm tra trực quan trên mỗi PCB để đảm bảo rằng chức năng và ngoại hình của nó hoàn toàn đáp ứng yêu cầu thiết kế.
Ưu điểm chính
- Tính tùy chỉnh cao:Hỗ trợ nhiều loại vật liệu, lớp, kích thước và quy trình đặc biệt để đáp ứng các nhu cầu nghiên cứu và phát triển khác nhau.
- Giao hàng nhanh chóng:Mẫu thử nghiệm số lượng nhỏ có thể được giao trong ngày, giúp rút ngắn đáng kể chu kỳ phát triển sản phẩm.
- Kiểm soát chất lượng nghiêm ngặt:Kiểm tra tự động hoàn toàn trong suốt quá trình sản xuất đảm bảo độ tin cậy và nhất quán của mỗi bảng mẫu.
- Hỗ trợ kỹ thuật mạnh mẽ:Cung cấp hỗ trợ kỹ thuật toàn diện, bao gồm tư vấn tối ưu hóa thiết kế và giải quyết các vấn đề kỹ thuật.
- Kiểm soát chi phí:Xác thực thiết kế có thể đạt được với chi phí đầu tư tối thiểu, giảm thiểu rủi ro phát triển và chi phí thử nghiệm.
Lĩnh vực ứng dụng
PCB prototyping được ứng dụng rộng rãi trong các lĩnh vực điện tử tiêu dùng, thiết bị đeo thông minh, điện tử ô tô, thiết bị y tế, điều khiển công nghiệp, thiết bị IoT và nhiều lĩnh vực khác. Dù là để xác nhận thiết kế sản phẩm mới, thử nghiệm chức năng hay sản xuất thử nghiệm số lượng nhỏ, PCB prototyping là bước quan trọng từ ý tưởng đến thị trường cho các sản phẩm điện tử, mang lại sự đảm bảo vững chắc cho sự đổi mới và chất lượng của doanh nghiệp.
