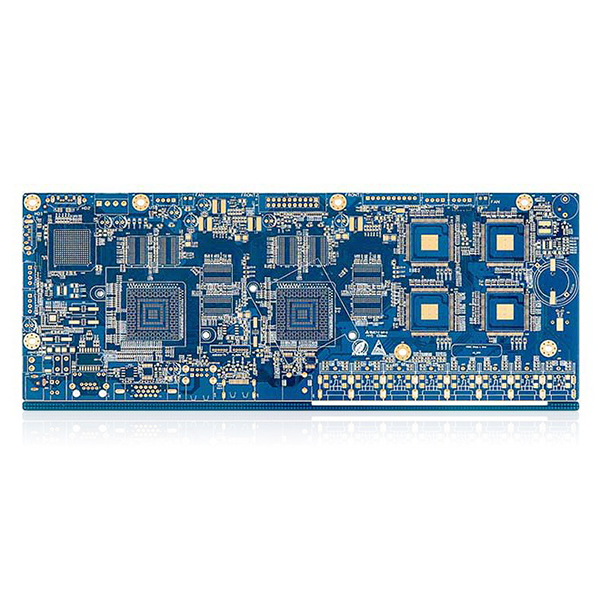

Bo mạch in kiểm soát trở kháng cho truyền dẫn tín hiệu tốc độ cao

Bo mạch điều khiển trở kháng

Mục đích chính của bảng mạch điều khiển trở kháng là đảm bảo giá trị trở kháng ổn định và dự đoán được trong quá trình truyền tín hiệu tốc độ cao, từ đó giảm thiểu các vấn đề như phản xạ tín hiệu, nhiễu chéo và mất mát tín hiệu, đồng thời đảm bảo tính toàn vẹn và độ tin cậy của tín hiệu.

Tính năng chính

• Thiết kế nhiều lớp cao cấp:Cấu trúc 12 lớp hỗ trợ các hệ thống mạch phức tạp và định tuyến tín hiệu theo lớp, nâng cao hiệu suất điện tổng thể.
• Kiểm soát trở kháng nghiêm ngặt:Giá trị trở kháng 100Ω với độ dung sai ±10% đáp ứng yêu cầu độ chính xác cao của truyền tín hiệu kỹ thuật số tốc độ cao, giảm đáng kể méo tín hiệu và phản xạ.
• Sản xuất chính xác cao:Độ rộng đường dẫn 3.8mil và khoảng cách giữa các đường dẫn 3.2mil phù hợp cho định tuyến mật độ cao và hỗ trợ thiết kế sản phẩm điện tử tích hợp cao.
• Vật liệu và kỹ thuật gia công xuất sắc:Sử dụng vật liệu nền FR-4 chất lượng cao, hằng số điện môi ổn định và quy trình HASL không chứa chì, nâng cao tính thân thiện với môi trường và độ tin cậy trong hàn.
• Cách điện giữa các lớp xuất sắc:Cấu trúc nhiều lớp và vật liệu được lựa chọn cẩn thận đảm bảo cách điện giữa các lớp, nâng cao độ tin cậy và độ bền của bảng mạch.
• Phù hợp cho truyền tín hiệu tốc độ cao:Thiết kế cấu trúc tối ưu và lựa chọn vật liệu phù hợp làm cho sản phẩm này lý tưởng cho các ứng dụng điện tử tốc độ cao và tần số cao.

Ứng dụng chính

• Thiết bị truyền thông mạng như bộ chuyển mạch, bộ định tuyến và mô-đun truyền dữ liệu tốc độ cao.
• Máy chủ và thiết bị lưu trữ.
• Hệ thống điều khiển tự động hóa công nghiệp.
• Thiết bị điện tử y tế.
• Các thiết bị xử lý tín hiệu tốc độ cao và thiết bị kiểm tra.
• Các mô-đun mạch trong thiết bị điện tử tiêu dùng yêu cầu hiệu suất tín hiệu kỹ thuật số tốc độ cao nghiêm ngặt.
