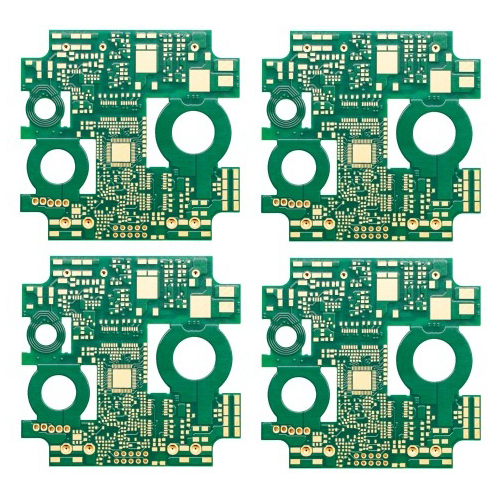

Bo mạch in (PCB) đồng dày có độ dẫn nhiệt cao dành cho ứng dụng công suất cao

Bo mạch in (PCB) đồng dày có độ dẫn nhiệt cao

So với các PCB tiêu chuẩn, PCB đồng dày có độ dẫn nhiệt cao truyền dẫn và tản nhiệt sinh ra trong quá trình hoạt động của mạch hiệu quả hơn. Chúng cũng cung cấp khả năng chịu dòng điện và độ bền cơ học vượt trội, đảm bảo hoạt động an toàn và ổn định của các thiết bị điện tử phức tạp hoặc có tải cao. Các PCB này thường được sử dụng trong nguồn điện, bộ biến tần, xe điện, đèn LED và hệ thống điều khiển công nghiệp, nơi khả năng tản nhiệt và khả năng chịu dòng điện là yếu tố quan trọng.

Tính năng chính

• Thiết kế nhiều lớp cao cấp:Cấu trúc 16 lớp đáp ứng nhu cầu tích hợp của các mạch điện công suất cao phức tạp và các mô-đun đa chức năng.
• Độ dày đồng tăng cường:Độ dày đồng bên trong tối đa lên đến 5OZ giúp cải thiện đáng kể khả năng dẫn điện và tản nhiệt.
• Độ dẫn nhiệt cao:Sử dụng vật liệu có độ dẫn nhiệt cao để nâng cao hiệu suất tản nhiệt, lý tưởng cho các ứng dụng công suất cao và nhiệt độ cao.
• Sản xuất với độ chính xác cao:Độ dung sai độ dày ±0.15mm và độ dung sai lỗ ép ±0.05mm đảm bảo tính nhất quán trong lắp ráp và hiệu suất sản phẩm.
• Thiết kế lỗ đặc biệt đa dạng:Hỗ trợ lỗ mù, lỗ lắp ráp bằng áp lực và lỗ được đổ keo để đáp ứng các nhu cầu lắp ráp và kết nối đa dạng.
• Độ tin cậy cao:Lớp đồng dày và cấu trúc nhiều lớp tăng cường độ bền cơ học và độ bền, phù hợp cho môi trường tải cao.

Ứng dụng chính

• Thiết bị điện tử công suất (như bộ biến tần, bộ chuyển đổi và nguồn điện công suất cao)
• Điện tử ô tô (như hệ thống quản lý pin xe năng lượng mới, bộ sạc trên xe, v.v.)
• Hệ thống điều khiển tự động hóa công nghiệp và robotics
• Trạm gốc viễn thông và thiết bị xử lý tín hiệu công suất cao
• Đèn LED và mô-đun điều khiển nguồn điện công suất cao
• Hệ thống điện tử hàng không vũ trụ và quân sự
