Giải pháp mạch in tốc độ cao cho truyền dữ liệu siêu nhanh

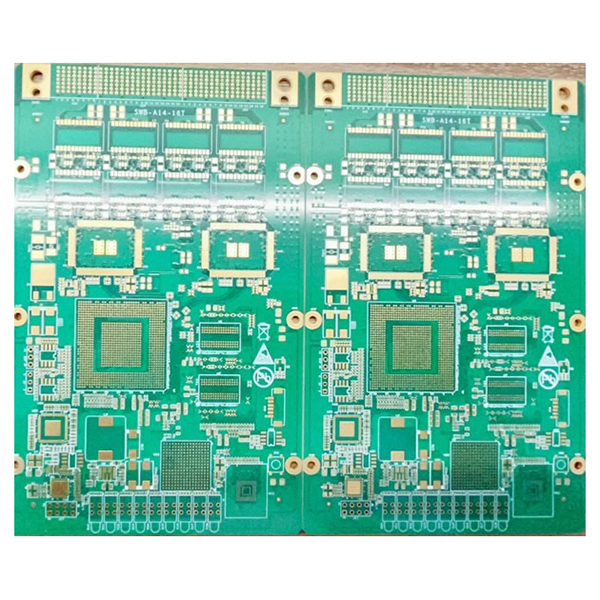

Bo mạch tốc độ cao (Bo mạch in tốc độ cao, Bo mạch tốc độ cao)

Bo mạch tốc độ cao (Bo mạch in tốc độ cao, Bo mạch tốc độ cao) là loại bo mạch in (PCB) được thiết kế và sản xuất chuyên biệt cho việc truyền tín hiệu tốc độ cao. Bo mạch tốc độ cao được tối ưu hóa về cấu trúc, vật liệu và quy trình sản xuất để đảm bảo tính toàn vẹn của tín hiệu, tương thích điện từ và độ tin cậy trong môi trường truyền dữ liệu tần số cao, băng thông rộng và tốc độ cao.

Tính năng chính

• Thiết kế nhiều lớp:Sử dụng cấu trúc kết nối mật độ cao 18 lớp, hỗ trợ truyền tín hiệu tốc độ cao phức tạp và tích hợp đa chức năng để đáp ứng nhu cầu thiết kế hệ thống điện tử tiên tiến.
• Khả năng tỷ lệ khung hình cực cao:Với độ dày bảng mạch hoàn thiện 4,0mm, đường kính lỗ tối thiểu 0,20mm và tỷ lệ khung hình lên đến 20:1, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao và tải dòng điện lớn.
• Vật liệu nền cao cấp:Sử dụng vật liệu cao cấp Panasonic M6, có độ suy hao thấp và tính chất điện môi xuất sắc, đảm bảo truyền dẫn tín hiệu tốc độ cao ổn định.
• Kiểm soát trở kháng chính xác:Độ chính xác cao trong kiểm soát trở kháng đặc trưng, ±7.5% cho ≤50Ω và ±5% cho &gt.50Ω, đảm bảo tính toàn vẹn tín hiệu tốc độ cao và tương thích với các giao diện tốc độ cao khác nhau.
• Công nghệ khoan lỗ ngược tiên tiến:Sử dụng công nghệ khoan lỗ hai mặt, với chiều dài lỗ khoan nhỏ hơn 0.08mm, giúp giảm thiểu nhiễu tín hiệu và phản xạ, đồng thời cải thiện tính toàn vẹn của tín hiệu.
• Công nghệ lỗ vi mạch bịt nhựa:Sử dụng quy trình lấp đầy lỗ bằng nhựa để nâng cao khả năng cách điện và độ bền cơ học trong các lỗ, phù hợp cho thiết kế đường dẫn mật độ cao và đóng gói BGA.
• Khả năng truyền dẫn siêu cao tốc:Hỗ trợ tốc độ truyền dữ liệu lên đến 64Gbps, đáp ứng nhu cầu kết nối tốc độ cao và băng thông lớn trong tương lai.

Ứng dụng chính

• Trạm gốc 5G và thiết bị truyền thông tốc độ cao.
• Bộ chuyển mạch và bộ định tuyến tốc độ cao trong trung tâm dữ liệu.
• Bo mạch chủ máy chủ và thiết bị lưu trữ hiệu suất cao.
• Thiết bị xử lý tín hiệu tốc độ cao và thiết bị kiểm tra.
• Thiết bị mạng cao cấp và hệ thống điện tử có yêu cầu nghiêm ngặt về tốc độ cao và độ tin cậy cao.
