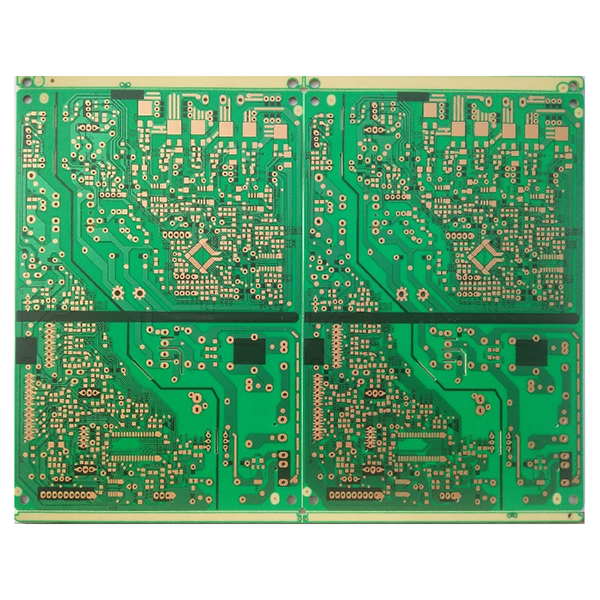

Vật liệu PCB laminate giấy phenolic phủ đồng chống cháy

Vật liệu tấm laminate giấy phenolic phủ đồng chống cháy tuân thủ tiêu chuẩn chống cháy UL 94 V-0, có khả năng chống cháy xuất sắc và tính năng cách điện điện tốt.

Cấu trúc chính:

1. Lớp giấy cách điện cơ bản:Được làm từ giấy bột gỗ tinh khiết, được xử lý nhiều lần để đảm bảo cách điện và độ bền cơ học.
2. Nhựa phenolic:Lớp giấy nền được ngâm tẩm với nhựa phenolic để tăng cường khả năng chịu nhiệt, chống ẩm và độ ổn định của tấm.
3. Lớp đồng mỏng:Lớp màng đồng điện phân tinh khiết cao được phủ lên bề mặt để thuận tiện cho quá trình ăn mòn và hình thành mạch điện sau này.

Đặc điểm chính của tấm laminate đồng chống cháy:

1. Chi phí thấp, phù hợp cho sản xuất hàng loạt.
2. Khả năng chống cháy xuất sắc, đáp ứng tiêu chuẩn 94 V-0.
3. Khả năng chống ẩm và chịu nhiệt tốt.
4. Ổn định kích thước tốt, ít cong vênh và biến dạng, hiệu suất gia công cơ khí vượt trội.
5. Nhiệt độ thích hợp để đục lỗ là từ 40°C đến 70°C, dễ dàng đục lỗ, khoan và các công đoạn gia công khác.
6. Xử lý bằng nhựa thông thường được áp dụng trên bề mặt. Do khả năng chịu nhiệt, nó không thể trải qua quá trình phủ hàn.

Ứng dụng chính của vật liệu chống cháy laminate:

1. Được sử dụng rộng rãi trong sản xuất bảng mạch in cho các thiết bị điện tử tiêu dùng như tivi, máy ghi âm, thiết bị âm thanh, máy chơi game, điện thoại và thiết bị gia dụng.
2. Trong những năm gần đây, nó cũng được sử dụng trong bảng nguồn của máy đo dao động (CRT) và thiết bị tự động hóa văn phòng (OA).
3. Phù hợp cho các sản phẩm điện tử có yêu cầu về chi phí thấp và môi trường làm việc nhẹ nhàng.

Thông số kỹ thuật thông dụng:

1. Độ dày cơ bản: 1,2 mm, 1,6 mm
2. Độ dày đồng: 25μm, 35μm
3. Kích thước bảng mạch: 1020 x 1030mm
