Sản xuất và gia công bảng mạch in (PCB) cho bộ sạc

Sản xuất và gia công bo mạch chính của bộ sạc (PCB)

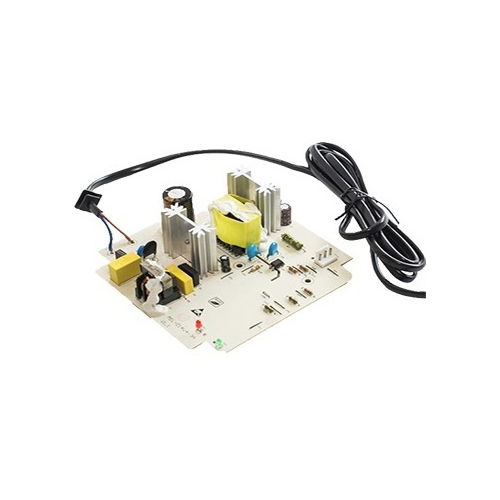

Sản xuất bo mạch chính của bộ sạc PCB là quy trình sản xuất PCB tùy chỉnh cho các thiết bị sạc khác nhau, đảm bảo chuyển đổi điện năng hiệu quả và đầu ra ổn định để hoạt động an toàn và đáng tin cậy của thiết bị.

Mô tả
Quy trình sản xuất bo mạch chính của bộ sạc sử dụng các vật liệu nền chất lượng cao và công nghệ tiên tiến, đảm bảo độ dẫn điện xuất sắc, khả năng chịu nhiệt và chống nhiễu hiệu quả.

Các đặc điểm chính của quy trình sản xuất và gia công bo mạch chính sạc (PCB)

  • Chuyển đổi hiệu suất cao:Kiểm soát dòng điện và điện áp tối ưu hóa giúp nâng cao hiệu suất sạc.
  • Ổn định cao:Hỗ trợ hoạt động ổn định lâu dài, kéo dài tuổi thọ của bộ sạc.
  • An toàn cao:Tích hợp mạch bảo vệ quá áp, quá dòng và ngắn mạch.
  • Kỹ thuật chế tác chính xác:Sử dụng vật liệu PCB chất lượng cao để đáp ứng các yêu cầu về công suất và cấu trúc khác nhau.
  • Tiết kiệm năng lượng và thân thiện với môi trường:Tuân thủ các tiêu chuẩn môi trường và giảm tiêu thụ năng lượng.

Ứng dụng chính

  • Được sử dụng rộng rãi trong các bộ sạc thiết bị điện tử tiêu dùng như điện thoại di động, máy tính bảng và laptop.
  • Phù hợp cho bộ sạc chuyên nghiệp cho dụng cụ điện, thiết bị y tế, v.v.
  • Hỗ trợ hệ thống sạc thông minh và giải pháp sạc nhanh đa cổng.
