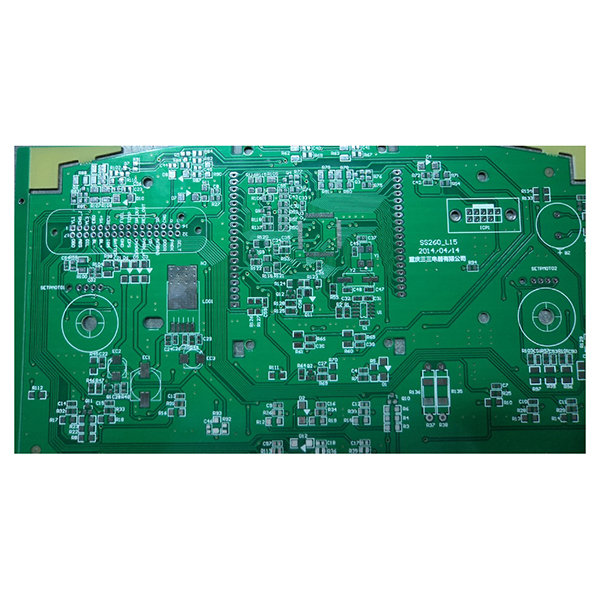

Tính năng và ứng dụng của bảng mạch in CEM-3

CEM-3 – Vật liệu composite phủ đồng cho bảng mạch in (PCB)

CEM-3 là loại ván composite phủ đồng được sử dụng cho bảng mạch in (PCB). Nó được sản xuất bằng cách gia cố vải sợi thủy tinh không chứa kiềm và tấm sợi thủy tinh bằng nhựa epoxy, sau đó ép lá đồng lên bề mặt. Hiệu suất điện, khả năng chịu nhiệt và khả năng chống cháy của CEM-3 cơ bản tương đương với FR-4, nhưng độ bền cơ học của nó thấp hơn một chút và hệ số giãn nở nhiệt cao hơn một chút. Đặc điểm nổi bật nhất của CEM-3 là lõi của nó thường có màu trắng hoặc xám nhạt, bề mặt nhẵn mịn, dễ khoan và gia công, phù hợp cho sản xuất PCB hai mặt. CEM-3 được sử dụng rộng rãi trong các sản phẩm điện tử yêu cầu sự cân bằng giữa hiệu suất và chi phí, như thiết bị gia dụng, thiết bị đo lường, điện tử ô tô, v.v.

Đặc điểm chính của CEM-3

• Tính chất điện tương đương với FR-4.
• Độ tin cậy cao của lỗ thông qua mạ (PTH).
• Bề mặt nhẵn, lõi chủ yếu có màu trắng hoặc xám nhạt.
• Khả năng chống cháy và cách điện tốt.
• Dễ dàng gia công và khoan.
• Chi phí thấp hơn FR-4, với hiệu quả chi phí cao.
• Phù hợp cho sản xuất PCB hai mặt.

Ứng dụng chính

• Các thiết bị đo lường và đồng hồ.
• Thiết bị thông tin.
• Điện tử ô tô.
• Bộ điều khiển tự động.
• Máy chơi game.
• Thiết bị gia dụng.
• Thiết bị truyền thông.

Thông số kỹ thuật chung

• Độ dày cơ bản: 1,0 mm, 1,5 mm.
• Độ dày đồng: 35μm.
• Kích thước bảng mạch: 1044×1245mm.
• Bề mặt hoàn thiện: HASL (Làm phẳng hàn bằng khí nóng), ENIG (Mạ niken không điện phân và mạ vàng), OSP (Chất bảo vệ khả năng hàn hữu cơ).
