khoan ngược

Khoan ngược để loại bỏ các cột đồng thừa trong lỗ vias của bảng mạch in (PCB)

Khoan ngược là quá trình loại bỏ các cột đồng thừa bên trong các lỗ vias trên bảng mạch in nhiều lớp (PCB). Phương pháp này được sử dụng rộng rãi trong thiết kế sản phẩm điện tử tốc độ cao, tần số cao để cải thiện chất lượng tín hiệu và hiệu suất của bảng mạch.

Mô tả
Khoan ngược trên bảng mạch inlà một quy trình sản xuất được sử dụng cho bảng mạch in nhiều lớp (PCB). Mục đích chính của quy trình này là loại bỏ đồng thừa trong các lỗ vias của các đường tín hiệu tốc độ cao, từ đó nâng cao tính toàn vẹn của tín hiệu và giảm nhiễu chéo và phản xạ tín hiệu.

Định nghĩa về khoan ngược

Trong quá trình sản xuất PCB, công nghệ khoan cơ học được sử dụng để khoan từ một mặt của PCB, loại bỏ đồng dẫn điện không mong muốn giữa các lớp nhất định trong lỗ thông. Quy trình này chỉ giữ lại đồng cần thiết cho kết nối. Nó hiệu quả loại bỏ các cột đồng mù, ngăn chặn phản xạ và mất tín hiệu trong quá trình truyền tín hiệu tốc độ cao.

Ứng dụng điển hình của khoan lỗ ngược

  1. Truyền tín hiệu tốc độ cao, độ phân giải cao, như trong máy chủ, bộ chuyển mạch và lĩnh vực truyền thông dữ liệu.
  2. Bo mạch đa lớp, thường từ 8 lớp trở lên, với tần suất sử dụng tăng dần ở các bo mạch có số lớp cao hơn.
  3. Thiết kế PCB tốc độ cao yêu cầu tính toàn vẹn tín hiệu và hiệu suất EMI được cải thiện.

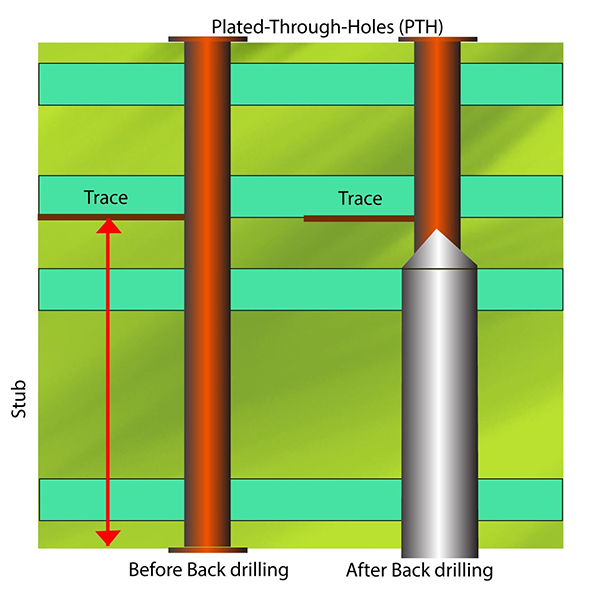

Nguyên lý của quá trình khoan ngược

  1. Trong bảng mạch đa lớp, các lỗ vias thường kết nối các lớp khác nhau. Tuy nhiên, khi tín hiệu chỉ cần truyền giữa các lớp cụ thể, phần còn lại của lỗ vias trở thành các cột đồng thừa.
  2. Các cột đồng thừa này gây ra phản xạ tín hiệu và nhiễu chéo, làm suy giảm chất lượng tín hiệu tốc độ cao.
  3. Khoan ngược loại bỏ đồng thừa, chỉ giữ lại các đoạn kết nối cần thiết để cải thiện tính toàn vẹn tín hiệu.

Đặc điểm quy trình khoan lỗ ngược

  1. Các lỗ khoan ngược thường có đường kính lớn hơn một chút so với lỗ vias ban đầu.
  2. Độ sâu của lỗ khoan ngược được kiểm soát nghiêm ngặt để tránh xâm nhập vào các lớp kết nối cần thiết.
  3. Kỹ thuật khoan ngược thường chỉ được áp dụng tại các vị trí quan trọng đối với tín hiệu tốc độ cao.

Lợi ích của quá trình khoan ngược

  1. Giảm đáng kể phản xạ tín hiệu và nhiễu chéo.
  2. Nâng cao tính toàn vẹn của tín hiệu và tốc độ truyền dẫn.
  3. Đáp ứng yêu cầu thiết kế mạch cho tần số cao hơn.
