Kiểm tra quang học tự động (AOI) trong sản xuất bảng mạch in (PCB)

Kiểm tra quang học tự động (AOI) trong sản xuất bảng mạch in (PCB)

Kiểm tra quang học tự động (AOI) sử dụng camera công nghiệp độ phân giải cao và công nghệ xử lý hình ảnh thông minh để nhanh chóng và chính xác phát hiện các lỗi khác nhau trên PCB, chẳng hạn như chất lượng hàn, vị trí linh kiện, linh kiện thiếu hoặc sai, và cực tính. Điều này giúp nâng cao đáng kể hiệu suất sản xuất và chất lượng sản phẩm.

Nguyên lý hoạt động của AOI

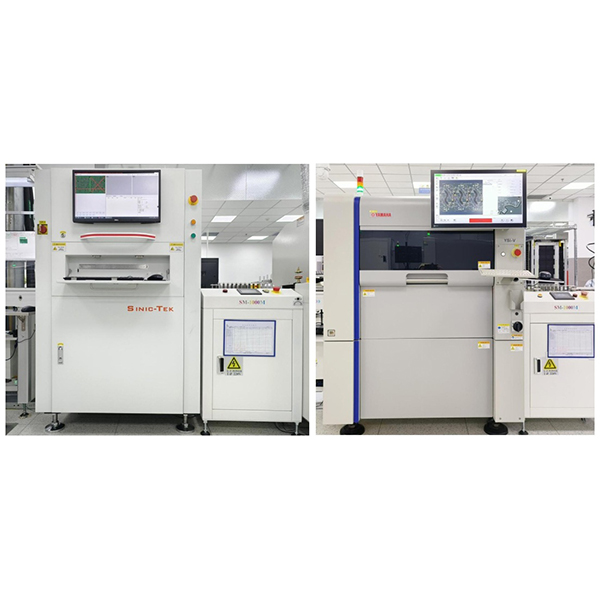

Thiết bị AOI thực hiện quét tự động hoàn toàn các PCB trên dây chuyền sản xuất, chụp ảnh từ nhiều góc độ và với các phương pháp chiếu sáng khác nhau. Phần mềm tích hợp so sánh các hình ảnh đã chụp với các mẫu tiêu chuẩn đã được cài đặt sẵn, tự động nhận diện các lỗi phổ biến như mối hàn lạnh, cầu chì, chập mạch, hở mạch, sai lệch vị trí linh kiện hoặc thiếu linh kiện, và ngay lập tức cảnh báo cho nhân viên vận hành để thực hiện các biện pháp khắc phục.

Ưu điểm chính

• Tốc độ cao và độ chính xác:AOI cho phép kiểm tra hàng loạt nhanh chóng, nâng cao đáng kể hiệu suất sản xuất và giảm thiểu sai sót do con người.
• Kiểm tra không phá hủy:Quá trình kiểm tra không yêu cầu tiếp xúc với PCB, đảm bảo tính toàn vẹn của sản phẩm.
• Quản lý thông minh:Kết quả kiểm tra có thể được ghi lại và theo dõi tự động để phân tích chất lượng và cải tiến quy trình.
• Giảm chi phí:Phát hiện và khắc phục sớm các lỗi giúp giảm chi phí sửa chữa và phế liệu sau này.
• Thích ứng với các quy trình khác nhau:AOI có thể được áp dụng rộng rãi trong các giai đoạn sản xuất PCB như SMT, lắp ráp qua lỗ, hàn sóng, hàn lại và các giai đoạn khác.

Ứng dụng

AOI được sử dụng rộng rãi trong các lĩnh vực điện tử tiêu dùng, điện tử ô tô, điều khiển công nghiệp, thiết bị y tế, thiết bị truyền thông và các lĩnh vực khác có yêu cầu chất lượng sản phẩm nghiêm ngặt.
