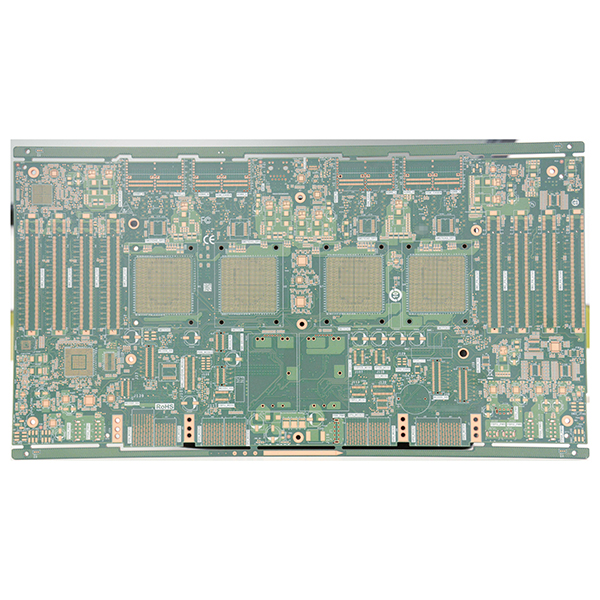

Sản xuất bảng mạch in (PCB) cho bộ chuyển mạch AI trong máy chủ AI

Sản xuất bảng mạch in (PCB) cho bo mạch chuyển mạch AI

Sản xuất bảng mạch in (PCB) cho bảng mạch chính của bộ chuyển mạch AI là một thành phần cốt lõi của hạ tầng tính toán AI hiện đại. Bảng mạch chính của bộ chuyển mạch AI—còn được gọi là bảng mạch kết nối AI hoặc bảng mạch chuyển mạch—được thiết kế chuyên biệt cho máy chủ AI và cụm tính toán hiệu suất cao (HPC). Với vai trò là nền tảng kết nối dữ liệu tốc độ cao quan trọng, nó kết nối nhiều thẻ gia tốc AI với CPU chủ, cho phép trao đổi dữ liệu băng thông cao và độ trễ thấp.

Định nghĩa ngắn gọn về bo mạch chuyển mạch AI

Bo mạch chuyển mạch AI tích hợp các chip chuyển mạch tốc độ cao như PCIe Switch và NVSwitch, cùng với các kênh kết nối tốc độ cao khác. Nó hỗ trợ truyền dữ liệu hiệu quả giữa các thẻ gia tốc AI như GPU, mô-đun OAM và FPGA, cũng như giữa các thẻ gia tốc này và CPU chủ. Đây là thành phần thiết yếu cho các nền tảng tính toán AI quy mô lớn.

Chức năng chính

• Trao đổi dữ liệu tốc độ cao: Tích hợp các chip chuyển mạch tiên tiến để giao tiếp hiệu quả giữa các bộ gia tốc AI và CPU.
• Tương thích đa giao thức: Hỗ trợ các giao thức kết nối tốc độ cao như PCIe, NVLink và CXL.
• Quản lý nguồn và hệ thống thống nhất: Cung cấp các giao diện phân phối, giám sát và quản lý nguồn thống nhất cho tất cả các mô-đun gia tốc AI.
• Khả năng mở rộng mạnh mẽ: Tương thích với nhiều loại mô-đun bộ gia tốc AI, hỗ trợ mở rộng mô-đun và triển khai hệ thống linh hoạt.

Các tính năng chính của bảng mạch PCB cho bo mạch chuyển mạch AI

• Số lớp cực cao và kích thước lớn: Thiết kế có ≥20 lớp, độ dày bo mạch ≥3mm, đáp ứng yêu cầu kết nối mật độ cao.
• Sản xuất chính xác: Sử dụng các kỹ thuật PCB tiên tiến như kích thước lỗ khoan tối thiểu 0.2mm, tỷ lệ khung ≥15:1, khoan lỗ hai mặt, Skip Via và POFV.
• Vật liệu hiệu suất cao: Sử dụng vật liệu Very Low Loss và vật liệu tốc độ cao cao cấp, mực in tốc độ cao, và công nghệ oxit nâu Low Profile để đảm bảo tính toàn vẹn tín hiệu.
• Độ dày mạch cao và kiểm soát trở kháng: Độ rộng/khoảng cách đường mạch xuống đến 0.09/0.09mm, với độ chính xác kiểm soát trở kháng lên đến ±8%.
• Băng thông cao và độ trễ thấp: Hỗ trợ truyền tín hiệu tốc độ cao song song quy mô lớn cho hiệu suất cao của cụm AI.
• Độ tin cậy và khả năng bảo trì cao: Tích hợp hệ thống phân phối nguồn điện chắc chắn, quản lý nhiệt hiệu quả và hỗ trợ mô-đun có thể thay nóng để đảm bảo hoạt động ổn định của hệ thống.

Ứng dụng chính

• Máy chủ AI, chẳng hạn như nền tảng NVIDIA HGX, khung máy gia tốc AI và trung tâm siêu tính toán cho cụm AI mật độ cao.
• Đào tạo mô hình lớn, suy luận AI, tính toán khoa học và nền tảng điện toán đám mây.
• Trung tâm dữ liệu, trung tâm siêu tính toán và hạ tầng điện toán đám mây AI quy mô lớn.
