Sản xuất bảng mạch in mô-đun AAU cho hệ thống không dây

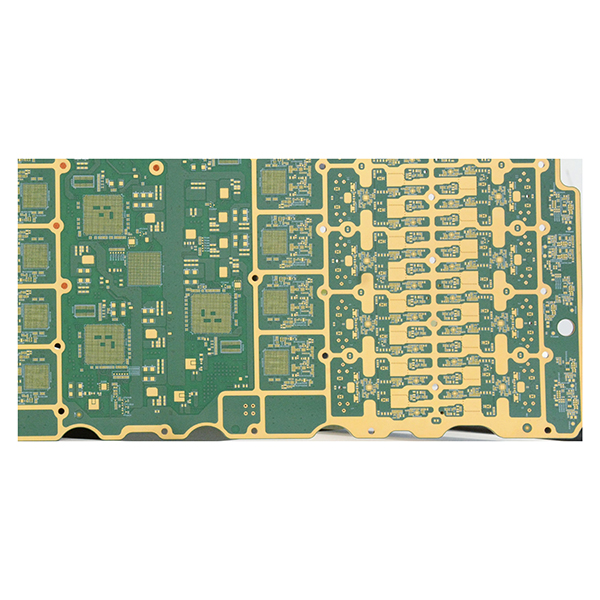

Sản xuất bảng mạch in (PCB) cho mô-đun AAU (Active Antenna Unit)

AAU (Active Antenna Unit) là thành phần quan trọng trong trạm phát sóng di động, phục vụ cho việc truyền và nhận tín hiệu không dây, tích hợp nhiều chức năng như RF, xử lý tín hiệu và ăng-ten. AAU có đặc điểm tích hợp cao, độ tin cậy cao, tốc độ truyền cao và khả năng tản nhiệt xuất sắc. Bo mạch in của mô-đun AAU thường có 14 lớp trở lên, với thiết kế đường mạch mảnh trên cả lớp trong và lớp ngoài, và sử dụng rộng rãi các công nghệ tiên tiến như POFV (lớp phủ kim loại trên lỗ hàn), khoan lỗ ngược và khối đồng nhúng. Lớp ngoài bao gồm thiết kế mạch RF, cho phép không chỉ truyền tín hiệu tốc độ cao mà còn thực hiện một phần chức năng thu phát RF.

Các đặc điểm chính của quá trình sản xuất bảng mạch in mô-đun AAU

• Sử dụng vật liệu tốc độ cao, tần số cao để đảm bảo truyền tín hiệu tốc độ cao ổn định với đặc tính tổn thất thấp.
• Thiết kế số lớp cao (≥14 lớp) hỗ trợ tích hợp mạch phức tạp và phân chia mô-đun chức năng.
• Thiết kế đường mạch mảnh trên cả lớp trong và lớp ngoài cải thiện tính toàn vẹn của tín hiệu và đáp ứng yêu cầu định tuyến mật độ cao.
• Hỗ trợ các quy trình tiên tiến như POFV, khoan lỗ ngược và khối đồng nhúng, hiệu quả nâng cao khả năng tản nhiệt và hiệu suất điện.
• Thiết kế mạch RF trên lớp ngoài đáp ứng cả nhu cầu truyền nhận tín hiệu tốc độ cao và RF.
• Hiệu suất quản lý nhiệt xuất sắc để đáp ứng yêu cầu tản nhiệt của các thiết bị công suất cao.
• Độ tin cậy hàn cao để đáp ứng các quy trình phức tạp và nhu cầu sản xuất hàng loạt.
• Kích thước, cấu trúc và chức năng đặc biệt có thể tùy chỉnh theo yêu cầu của khách hàng, linh hoạt thích ứng với các tình huống ứng dụng khác nhau.

Ứng dụng chính

• Các đơn vị ăng-ten hoạt động (AAU) của trạm gốc truyền thông di động 5G và 4G.
• Các mô-đun đầu cuối RF và mô-đun xử lý tín hiệu cho hệ thống truyền thông không dây.
• Thiết bị truyền dữ liệu tốc độ cao và chuyển mạch.
• Hệ thống ăng-ten thông minh và hệ thống truyền thông MIMO.
• Các thiết bị truyền thông không dây khác có yêu cầu nghiêm ngặt về truyền tín hiệu tốc độ cao và tích hợp cao.
