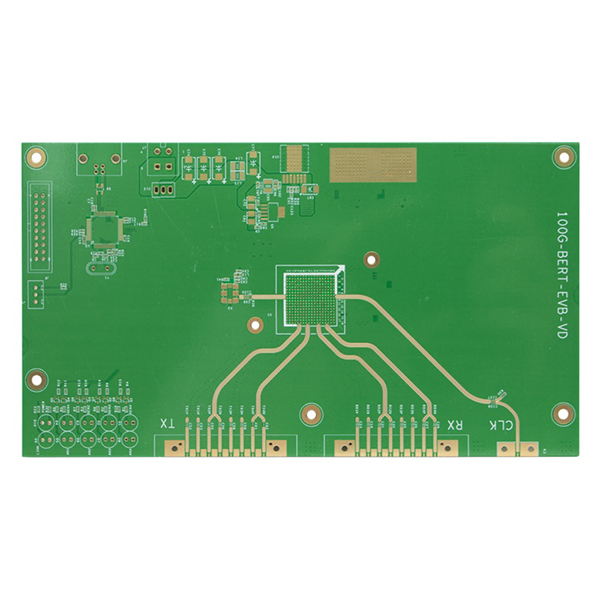

Sản xuất bảng mạch in tần số cao 5G RF

Bo mạch PCB RF 5G có đường kính lỗ nhỏ nhất 0,2mm và độ rộng/khoảng cách đường dẫn xuống đến 100/100μm, đáp ứng các yêu cầu khắt khe của truyền dẫn tín hiệu tần số cao, tốc độ cao. Nó được sử dụng rộng rãi trong thử nghiệm tín hiệu 5G và các lĩnh vực liên quan.

Các đặc điểm chính của quá trình sản xuất bảng mạch in RF 5G

• Sử dụng vật liệu RO4350B + TU768 cao cấp với đặc tính tần số cao xuất sắc và tổn thất điện môi thấp, đảm bảo truyền dẫn tín hiệu ổn định.
• Quy trình ép hybrid tiên tiến giúp tăng cường độ bám dính giữa các lớp và kéo dài tuổi thọ sản phẩm.
• Khoan cơ khí chính xác đạt đường kính lỗ tối thiểu 0.2mm, phù hợp cho lắp ráp mật độ cao và hàn các linh kiện vi mô.
• Bề mặt sử dụng quy trình ENIG (Mạ niken không điện phân và mạ vàng), cung cấp khả năng hàn tốt, khả năng chống oxy hóa cải thiện và khả năng thích ứng với điều kiện phức tạp.
• Độ rộng/khoảng cách đường mạch tối thiểu xuống đến 100/100μm, hỗ trợ thiết kế đường mạch tốc độ cao và mật độ cao.
• Độ nhất quán sản xuất tốt và độ tin cậy cao, phù hợp cho sản xuất hàng loạt và yêu cầu kiểm tra phức tạp.
• Các lớp, độ dày và chức năng đặc biệt có thể tùy chỉnh theo nhu cầu của khách hàng, linh hoạt đáp ứng các tình huống ứng dụng đa dạng.

Ứng dụng chính

• Thiết bị kiểm tra tín hiệu 5G và hệ thống kiểm tra RF.
• Các mô-đun RF và đơn vị ăng-ten của trạm gốc 5G.
• Thiết bị truyền tín hiệu tốc độ cao và thiết bị truyền thông vi sóng.
• Thiết bị đầu cuối truyền thông không dây và mô-đun đầu cuối RF.
• Radar, truyền thông vệ tinh và các lĩnh vực điện tử tần số cao khác.
• Các thiết bị truyền thông và điện tử khác có yêu cầu nghiêm ngặt về tần số cao và độ tin cậy cao.
