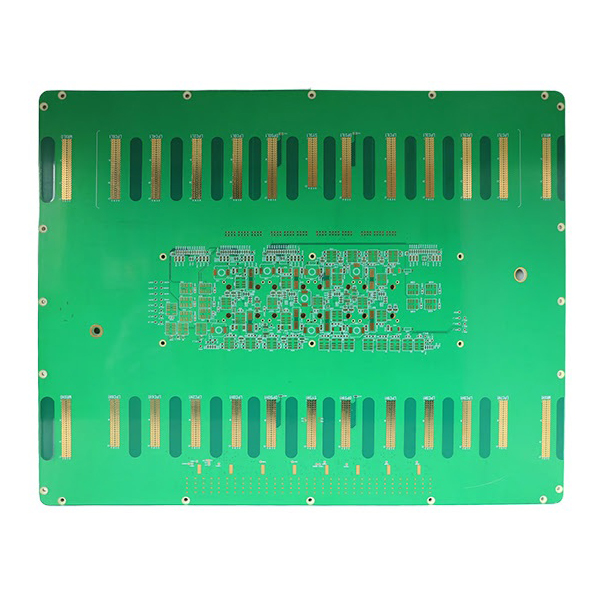

Sản xuất bảng mạch in (PCB) 24 lớp cho thiết bị kiểm tra tự động (ATE) trong lĩnh vực bán dẫn

Sản xuất bảng mạch in (PCB) cho bảng thử nghiệm ATE 24 lớp

Sản xuất bảng mạch in (PCB) cho bảng thử nghiệm ATE 24 lớp sử dụng vật liệu nền cao cấp Shengyi S1000-2M và quy trình mạ vàng dày, với đường kính lỗ thông tối thiểu 0.4mm, đáp ứng yêu cầu về truyền tín hiệu mật độ cao, tốc độ cao và phù hợp cho môi trường thử nghiệm bán dẫn đòi hỏi khắt khe.

Các tính năng chính của sản xuất bảng mạch in (PCB) cho bảng thử nghiệm ATE 24 lớp

• Cấu trúc siêu đa lớp:Với 24 lớp dẫn điện, bảng mạch đạt được kết nối mạch phức tạp và cách ly tín hiệu hiệu quả thông qua xếp chồng nhiều lớp, đảm bảo tính toàn vẹn tín hiệu và tương thích điện từ.
• Công nghệ HDI tiên tiến:Hỗ trợ kỹ thuật kết nối mật độ cao với lỗ via chôn và lỗ via ẩn, nâng cao mật độ dây dẫn và độ tin cậy của PCB.
• Vật liệu cao cấp và quy trình mạ vàng dày:Sử dụng vật liệu nền Shengyi S1000-2M và quy trình mạ vàng dày, cung cấp độ dẫn điện xuất sắc, khả năng chống mài mòn và chống ăn mòn cho các thử nghiệm lặp đi lặp lại trong thời gian dài.
• Sản xuất chính xác cao:Đường kính lỗ thông tối thiểu là 0.4mm, phù hợp cho lắp ráp có khoảng cách nhỏ và độ chính xác cao, đáp ứng yêu cầu của thử nghiệm IC thế hệ tiếp theo.
• Độ ổn định và độ tin cậy cao:Được thiết kế đặc biệt cho môi trường thử nghiệm cường độ cao và thời gian dài, đảm bảo độ chính xác của dữ liệu thử nghiệm và hoạt động ổn định lâu dài của bảng mạch.

Ứng dụng chính

• Được sử dụng trong các hệ thống kiểm tra bán dẫn như thiết bị kiểm tra tự động IC (ATE), bộ xử lý chip, thẻ kiểm tra và ổ cắm kiểm tra.
• Phù hợp cho các tình huống kiểm tra đòi hỏi cao như kiểm tra chức năng IC, đánh giá hiệu suất và kiểm tra lão hóa.
• Được áp dụng rộng rãi trong nghiên cứu và phát triển bán dẫn, dây chuyền đóng gói và thử nghiệm tiên tiến, cũng như kiểm soát chất lượng sản xuất hàng loạt, nơi yêu cầu tần số cao, tốc độ cao, độ chính xác cao và độ tin cậy cao.
